[캐드 tip] 외부참조 - 상대경로로 일괄 변경하기

프로젝트의 모든 도면중 어느도면이 절대경로로 지정되어있는지 모를 때
해당도면들을 하나하나 열어 확인하고 수정하는 방법은 매우 비효율적이다
많은 도면을 쉽고 빠르게 수정하는 방법으로

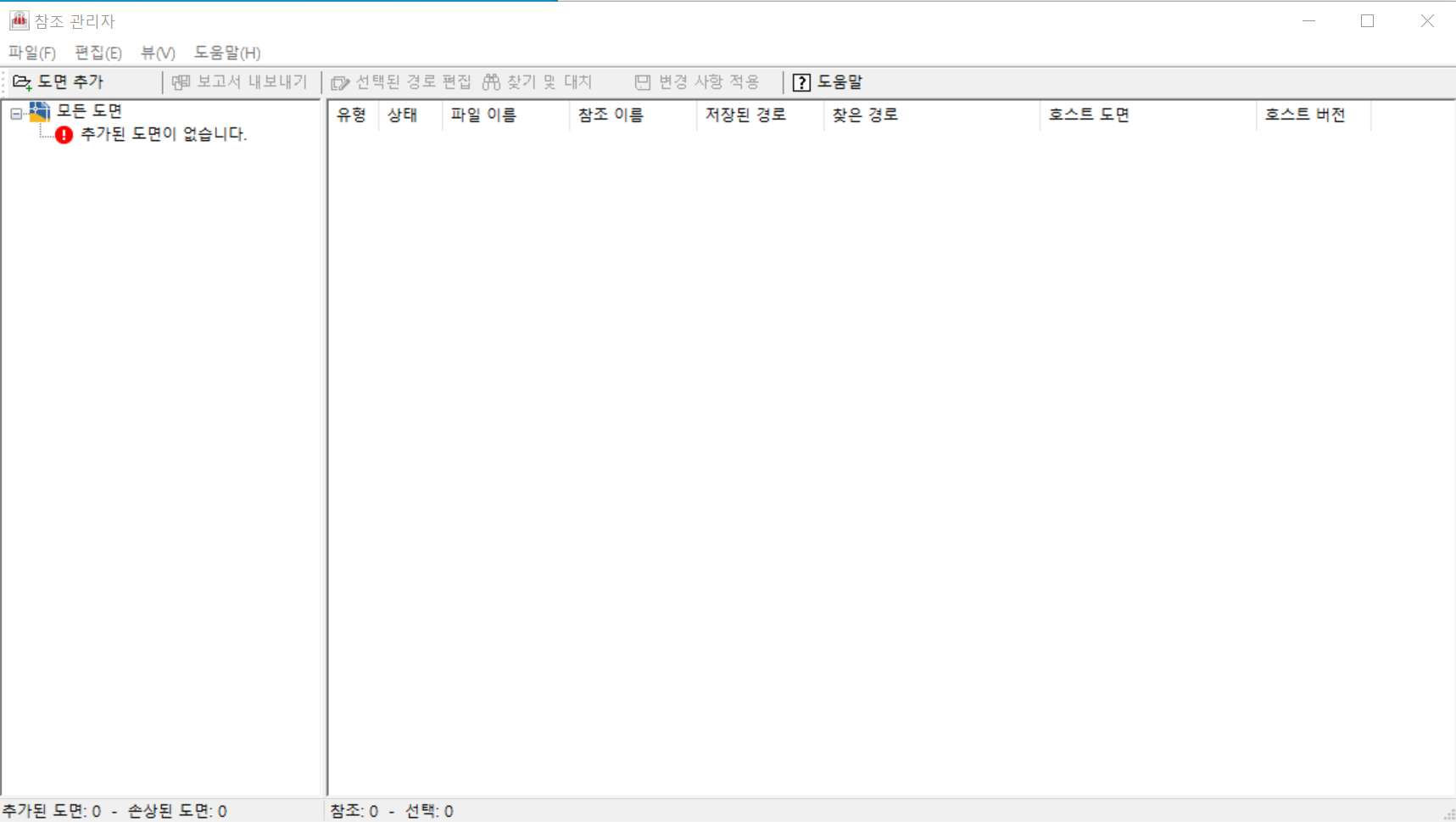

참조관리자(Reference Manager)를 사용할 수 있다

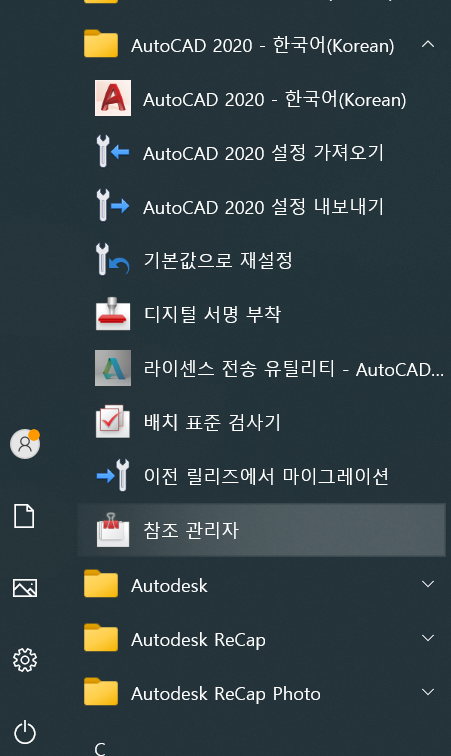

1. 윈도우 [시작] 버튼/AutoCAD/참조관리자 클릭

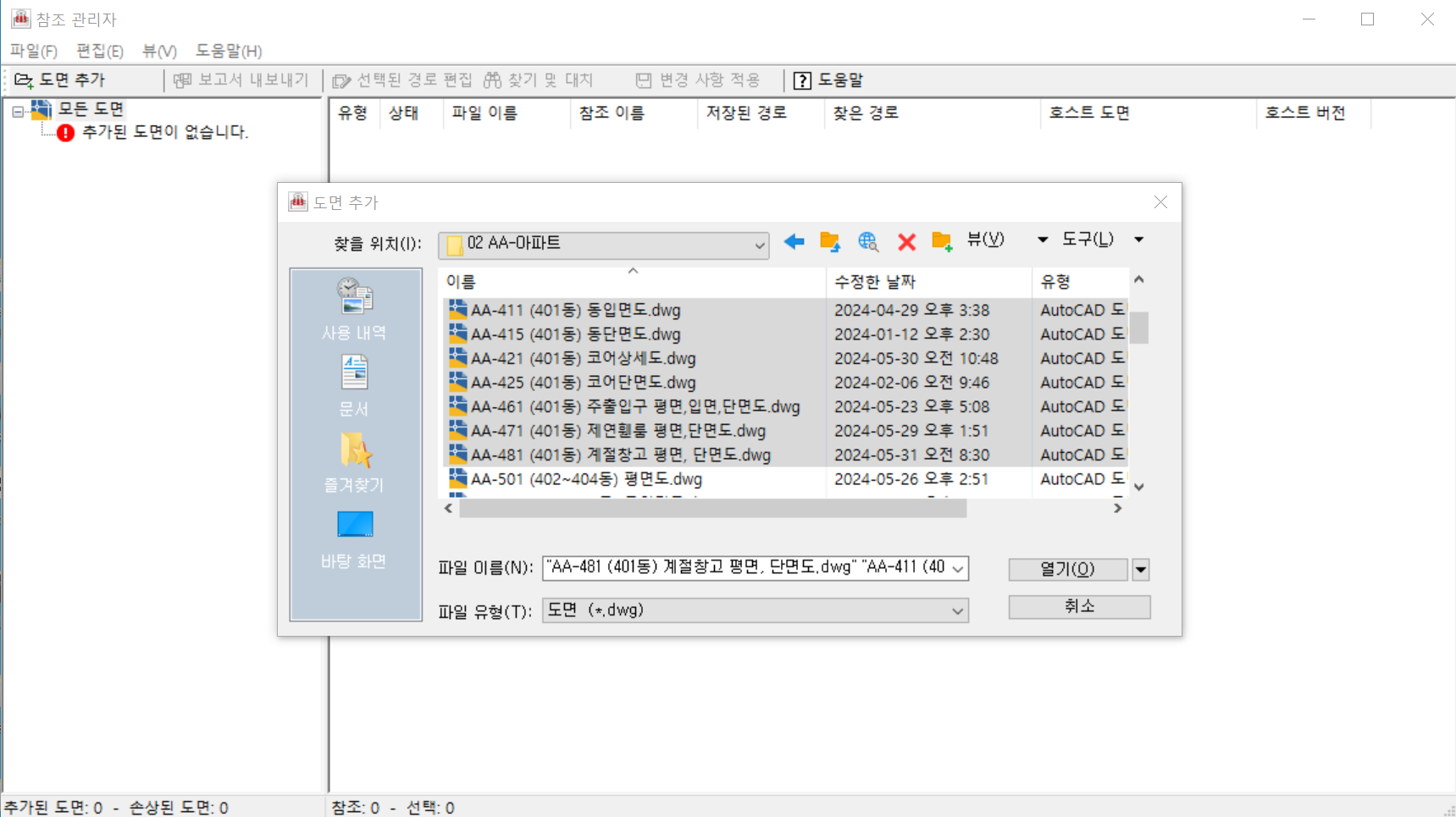

2. 경로를 수정하고자 하는 도면을 모두 도면추가 또는 드래그하여 선택

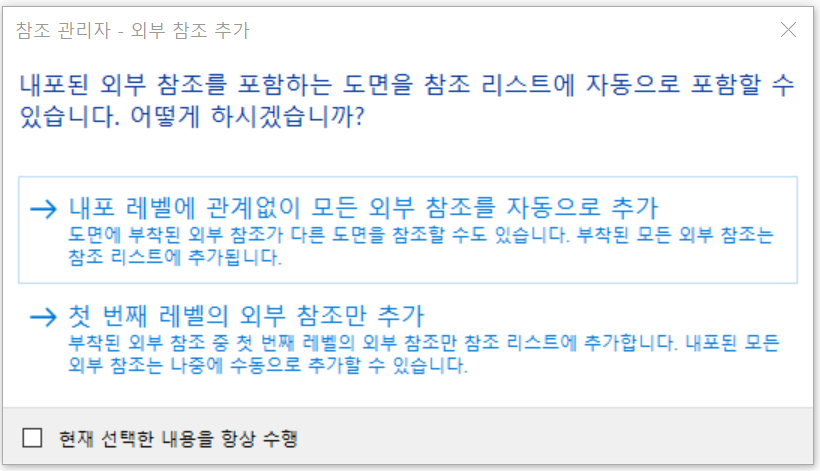

도면 열기를 누르면 아래의 상태창이 뜨는데 [첫번째 레벨의 외부참조만 추가]를 선택한다.

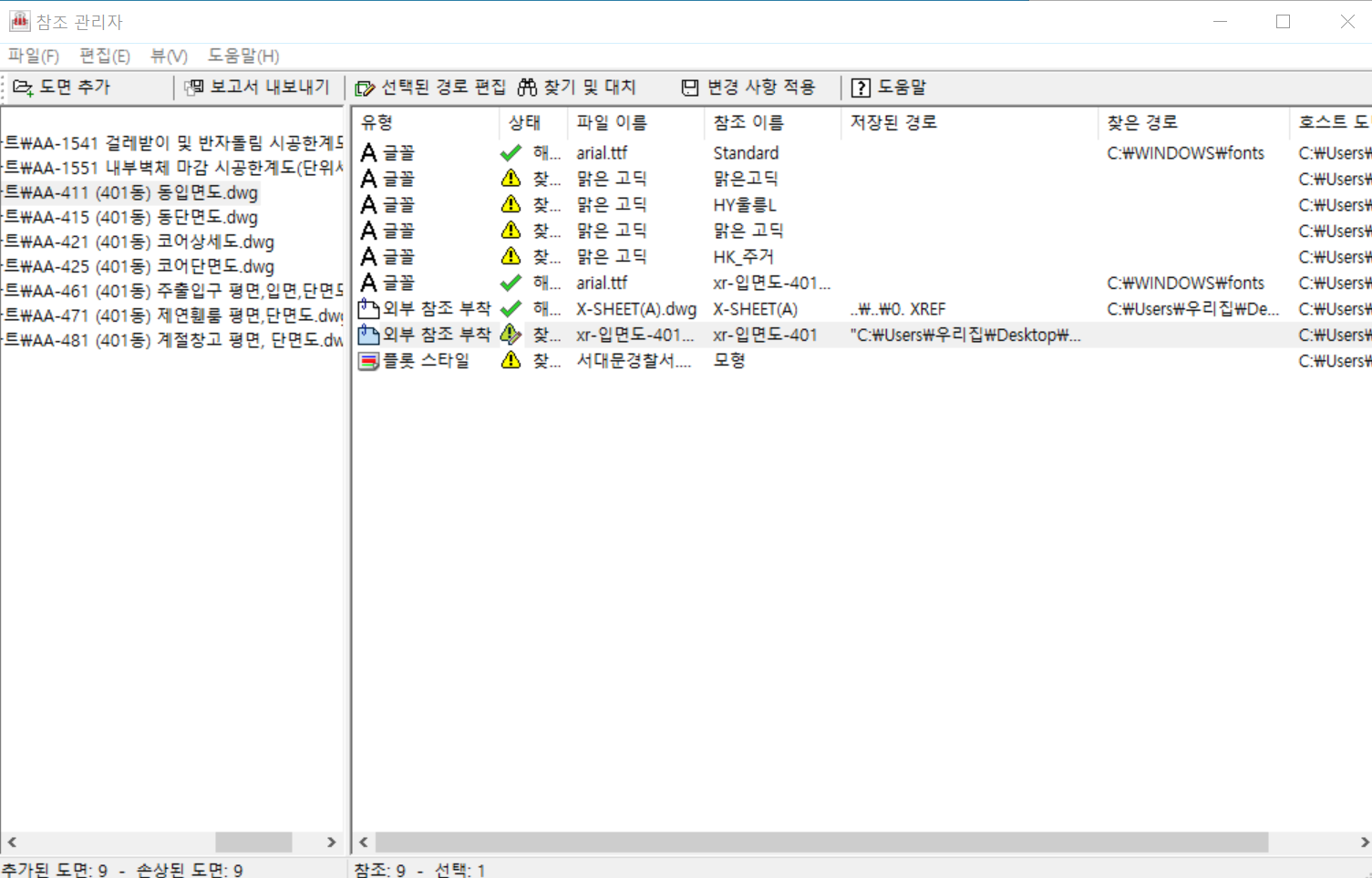

3. 왼쪽창의 도면을 클릭하여 오른쪽 창에서 외부참조 경로를 확인

- [유형] 에서 [외부참조 부착] 항목의 [저장된 경로]를 확인하면 현재 도면에 상대경로로 삽입되었는지 절대경로로 삽입되었는지 확인할수 있다

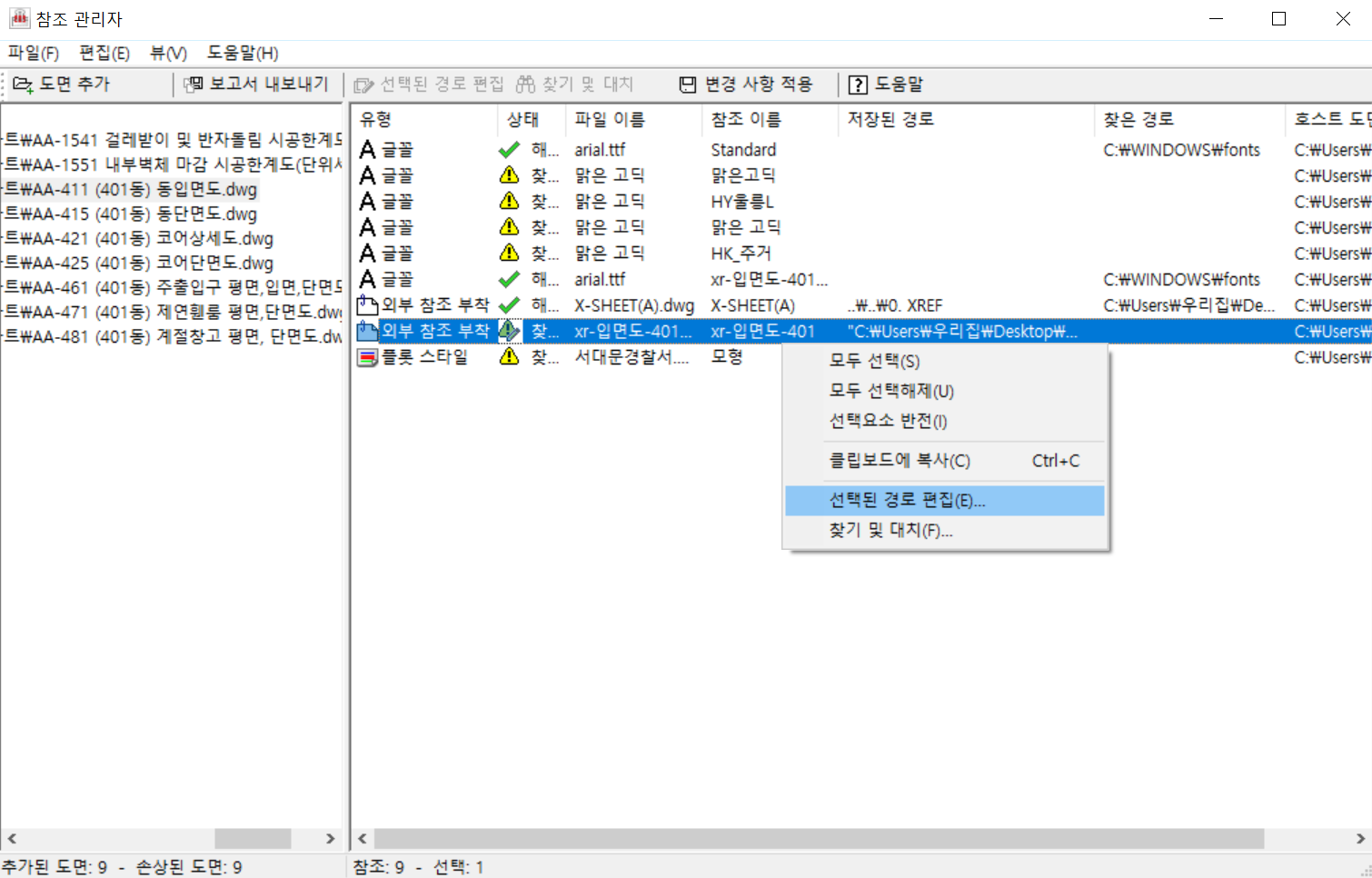

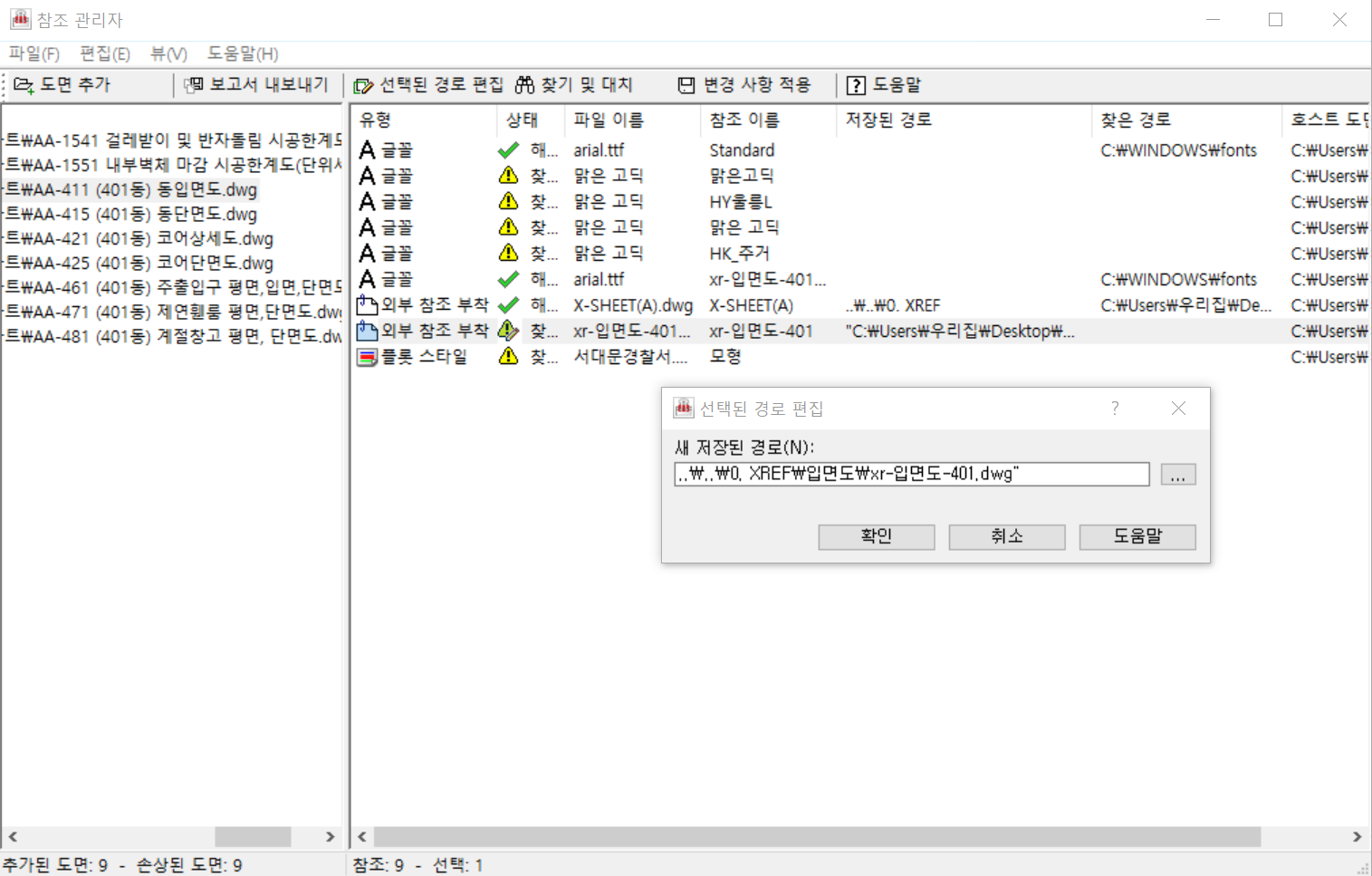

4. 절대경로인 항목에서 오른쪽클릭 후 [선택된 경로 편집] 선택하여 상대경로로 경로 변경

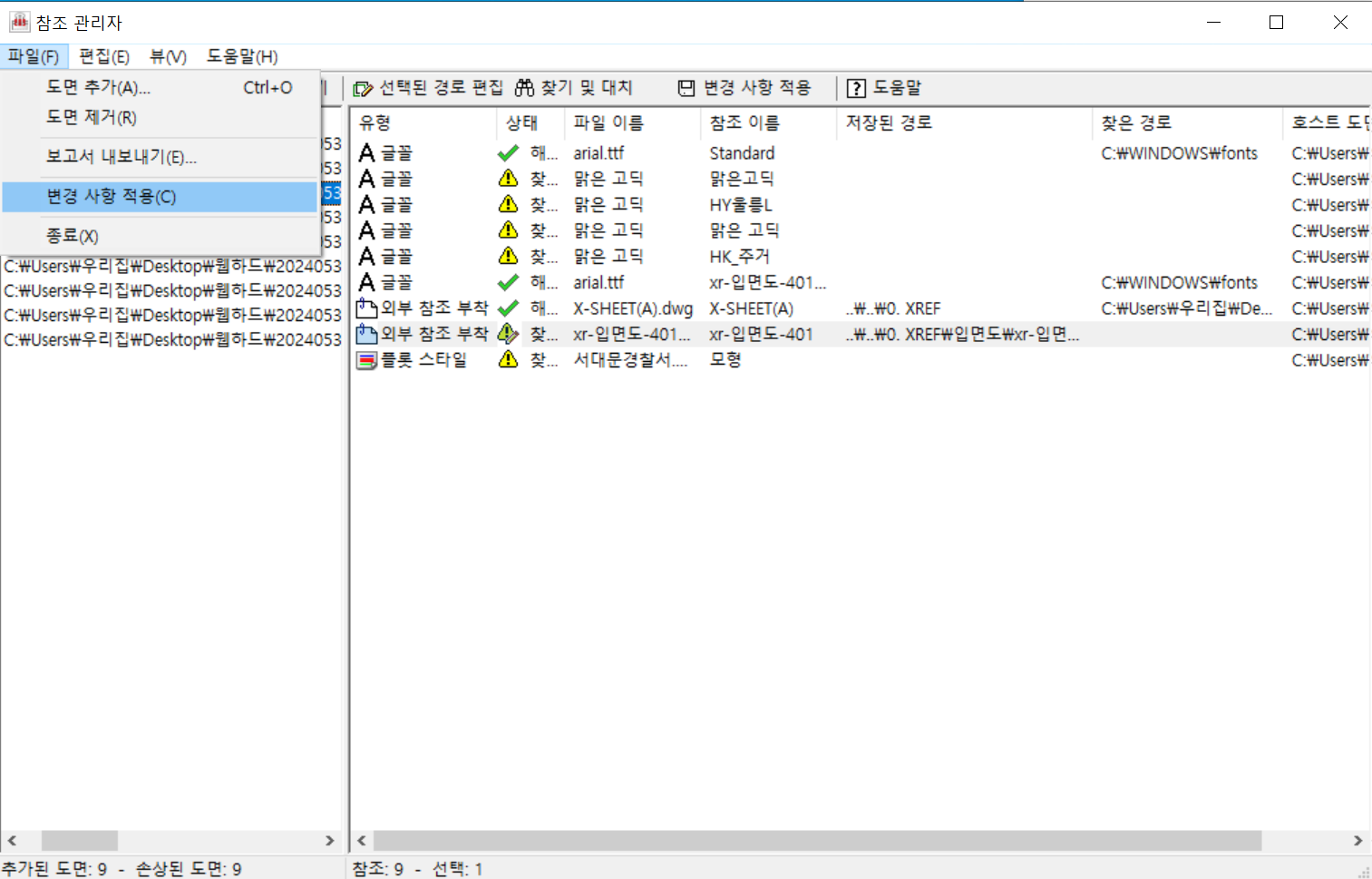

5. [변경 사항 적용]을 눌러 완료
